Spáchání mikrovlnného konektoru
... vlastníma rukama

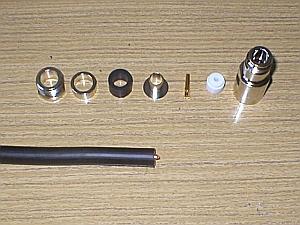

1. Vysypat pytlik, najít kabel (, najít brejle - vypukne jemná mechanika!).
konektor01

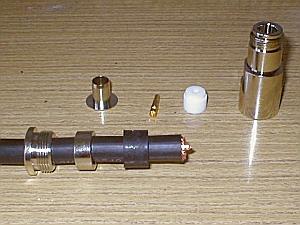

2. Navlíknout kolečko se závitem, kolečko bez závitu, nezapomínat (nikdy!) na gumu.
konektor02

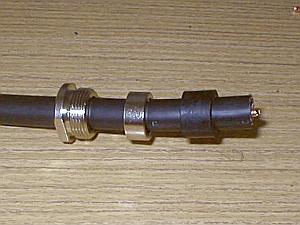

3. Opakování je matka moudrosti, dodatečně se to už navlíká těžko!
konektor03

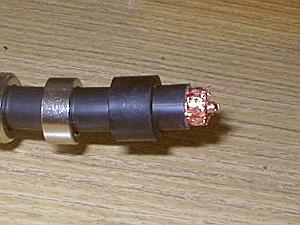

4. Odstranit izolaci (jenom!), 6mm od konce středního vodiče.
konektor04

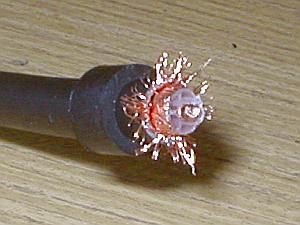

5. Naježit chlupy - všechny!, žádný nesmí zůstat připlácnutý.
konektor05

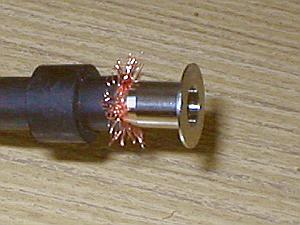

6. Nasadit na kraj ...
konektor06

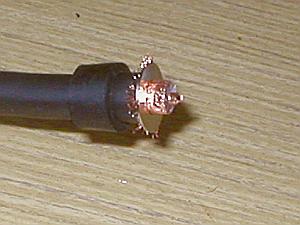

7. ... a přirazit!
konektor07

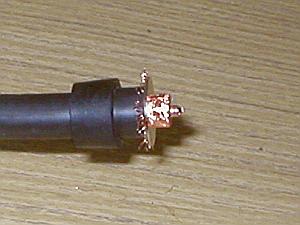

8. Boční (skoro) pohled na dílo po přírazu.
konektor08

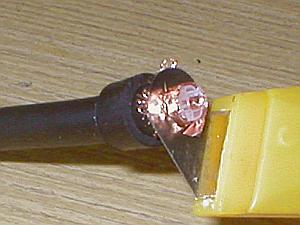

9. Vo(d)krouhnout přečuhující fólii a střední izolaci.
konektor09

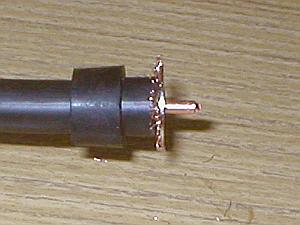

10. Najít páječku, cín, kalafunu, elektriku a lehce (ale souvisle) pocínovat střední vodič.
konektor10

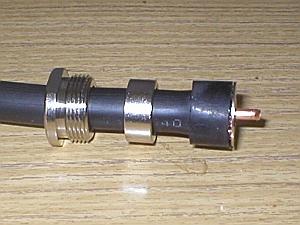

11. Dorazit gumu kam až to jde, uhladit přečuhující chlupy.
konektor11

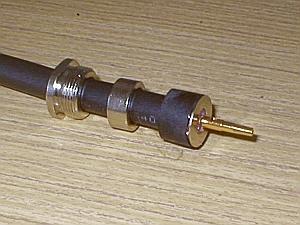

12. Připájet střední vodič (ve zlatým čudlíku je na to dírka, která taky musí cín vcucnout).
konektor12

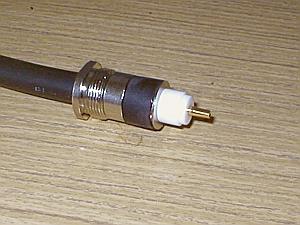

13. Nasadit teflon (takový to bílý), zahnat kolečka ke gumě.
konektor13

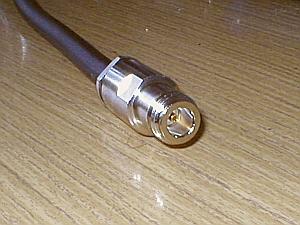

14. Nasadit ten nejhmotnější kus, sešroubovat (kroutit jen zadnicí ... eeh, zadní maticí!)
konektor14
